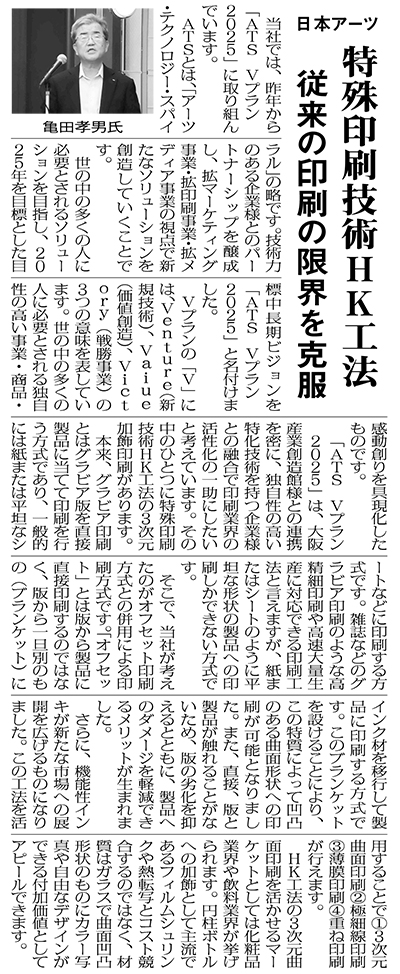

| 2019年09月02日 | 弊社「ATS Vプラン 2025」とHK工法の記事が『印刷タイムス』に掲載されました。 新聞掲載弊社「ATS Vプラン 2025」とHK工法の記事が『印刷タイムス』(2019年8月20日発行)に掲載されました。
|

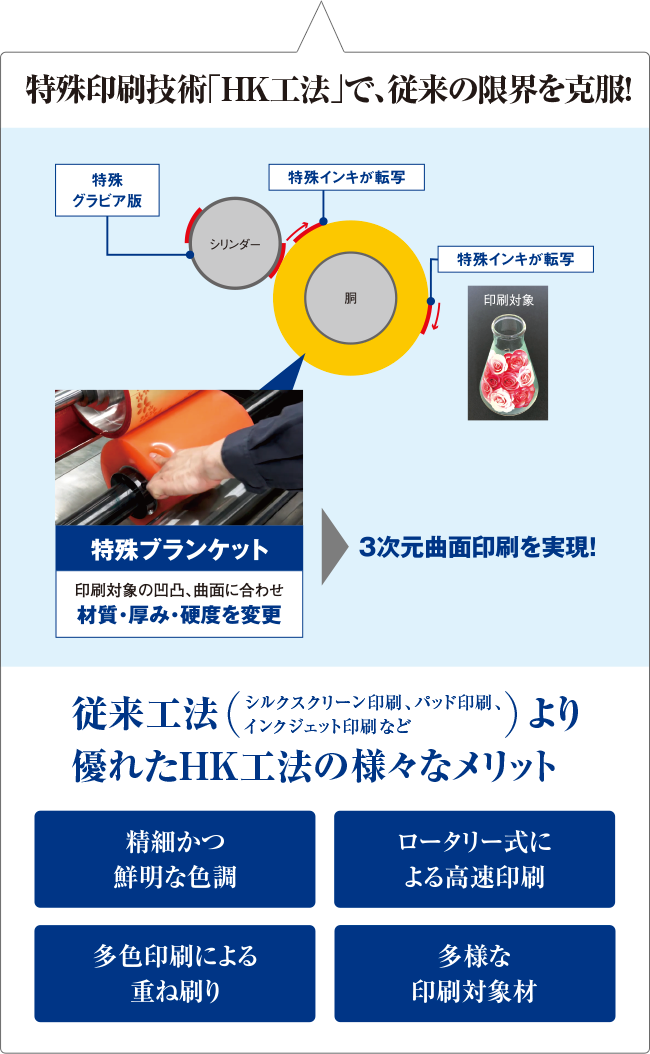

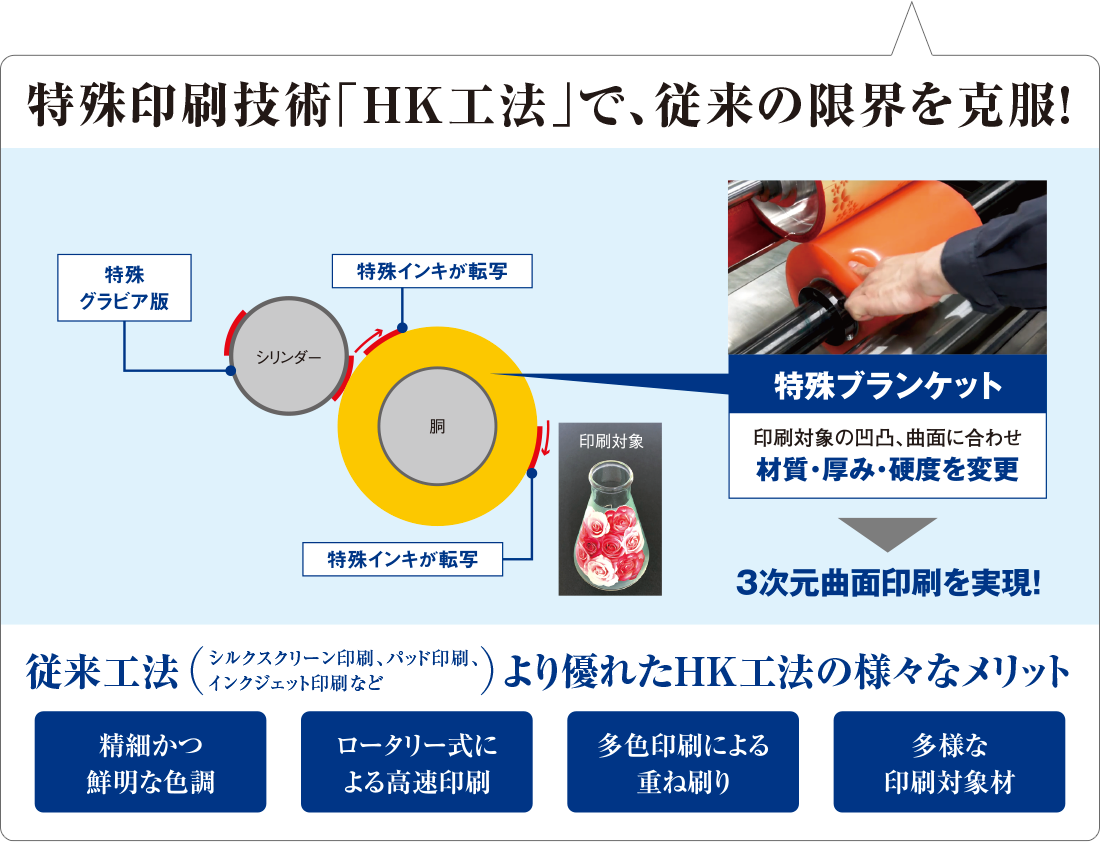

従来グラビア印刷でしか出来なかった鮮やかな色彩を、平面だけでなく球や曲面など、ほとんどの固形物に印刷可能です。
工法による印刷適性比較表
| 項目 | HK工法 | スクリーン印刷 | パッド印刷 | インクジェット |
|---|---|---|---|---|
| 3次元曲面への対応 | ◎ 容易 |
× 困難 |
◎ 容易 |
× 困難 |
| 高速印刷の対応 | ◎ ロータリー式で 高速化 |
× 困難 |
× 不向き |
× 不向き |
| 鮮明さ （精度、精細度） |
◎ 非常に良い |
○ 普通 |
○ 良い |
△ 限定される |
| 多色印刷 （プロセス） |
◎ 同時重ね 多色印刷 |
× 乾燥必要 |
× 不可能 |
△ 可能 |
| インク膜厚さ | ◎ 薄膜～厚膜 均一製膜 |
◎ 最大 |
× 不均一 |
× 調整不可 |
| 印刷面積 | ◎ 最大実績 2000x2200mm |
◎ 大型可 |
× かなり狭い |
△ 狭い |
| 多種少量対応 | × 切り替え 時間多い |
△ 普通 |
△ 切り替えロス |
◎ 最も容易 |
| 印刷対象材 | ◎ 多様な対象 |
△ 平面 |
△ 限定される |
△ 限定される |
3次元加飾印刷サンプル
HK工法で印刷した「カーシェイプ大理石調と木目調」のテストピースには、金属製（アルミニウム）の凹凸がある車の形をした印刷が困難なものを選び、高さ40㎜の高低差がある両側の側面に至るまで「特殊ブランケット」を用いることで1パスで全面高速印刷が可能です。
各サンプルには異なる表面印刷を行い、大理石調のホワイトにはマットをオーバーコートし「光の反射が少ないため目にやさしく、しっとりとしたイメージ」を表現。ブラックにはグロスをオーバーコートし「光沢を高め、高級感あるイメージ」を表現しています。

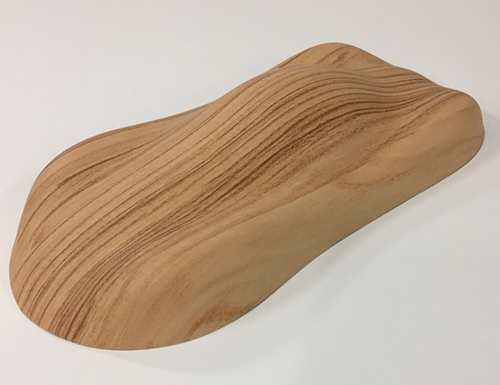

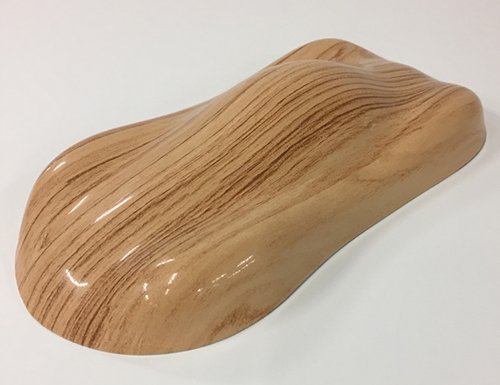

木目調は板目を重ね印刷で盛り上げて「木の手触り感」を表現したサンプルとなっております。
この他、様々なシーンに合わせてお客様のご要望にお応えします。

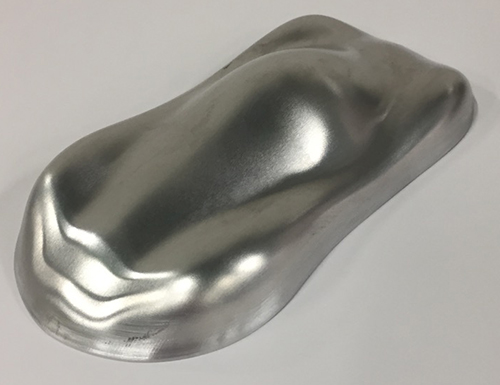

ワーク
● テストピース ： カーシェイプ
● サイズ（mm） ： 200 ×100 × 40
● 材質 ： アルミニウム
印刷度数 5色・版
- 大理石調
- 木目調

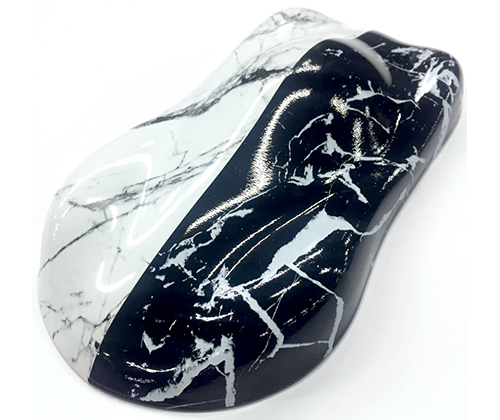

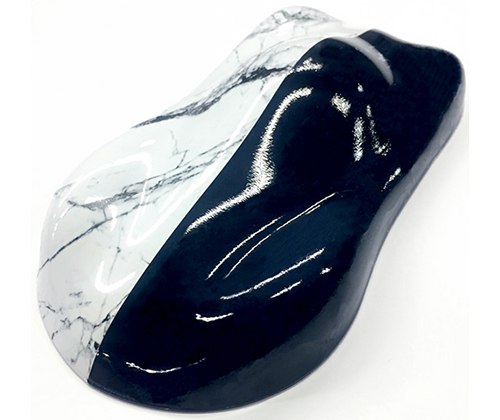

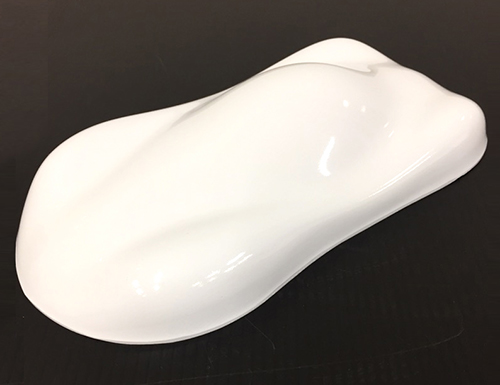

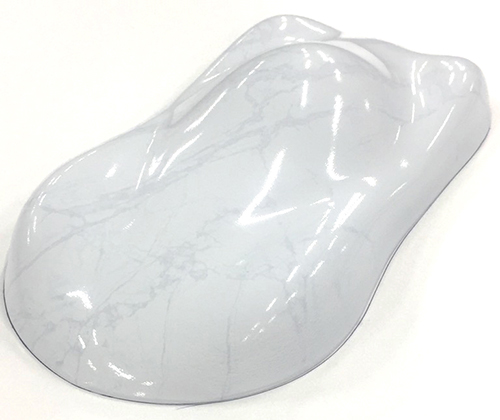

■カーシェイプ（大理石調 ホワイト）
| 色数 | 印刷内容 | インク ※インクメーカー：JUJO CHEMICAL CO.,LTD |
印刷条件 | 版 |  |
|---|---|---|---|---|---|
| 1色目 | 下地色 | MIG-Nインク white 2057
|
ブラン3回転写 + 2層 | シリンダーロールベタ版（金属版） ポジフィルム無し |
 |
| 2色目 | マーブル柄 | PANTONE 656
|
ブラン1回転写 + 1層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
 |
| 3色目 | マーブル柄 | DIC 450
|
ブラン1回転写 + 1層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
 |
| 4色目 | マーブル柄 | PANTONE Black 6
|
ブラン1回転写 + 1層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
|
| 5色目 | 半面マット オーバーコート |
MIG-Nインクメジューム2500 + マット剤10% 透明 |
ブラン3回転写 + 2層 | シリンダーロールベタ版（金属版） ポジフィルム無し |
 |
- このサンプルは左側半分にホワイト系マーブル柄を右側半分にブラック系マーブル柄を印刷しています。
- 2種類の大理石調は4色印刷後、5色目にホワイトにはマットニスをブラックにはグロスニスを印刷しています。
- マットオーバーコートは光の反射が少ないため目に優しくしっとりとしたイメージを表現

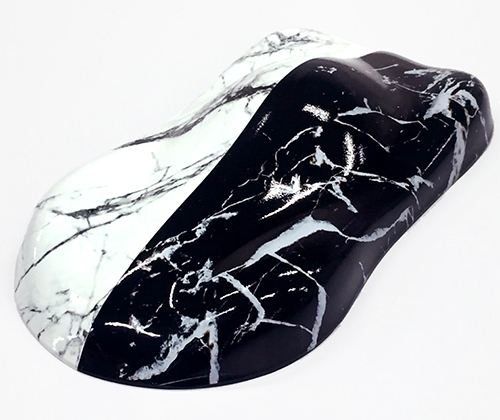

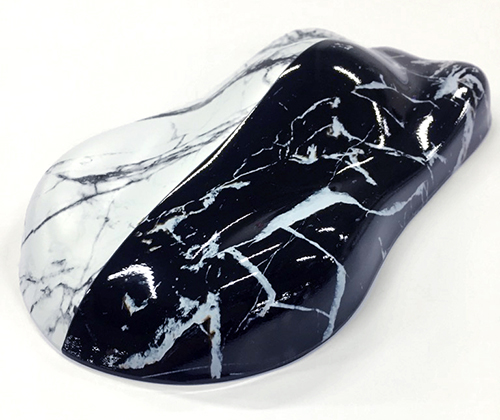

■カーシェイプ（大理石調 ブラック）
| 色数 | 印刷内容 | インク ※インクメーカー：JUJO CHEMICAL CO.,LTD |
印刷条件 | 版 | |
|---|---|---|---|---|---|
| 1色目 | 下地色 | PANTONE Black 6
|
ブラン3回転写 + 2層 | シリンダーロールベタ版（金属版） ポジフィルム無し |
 |
| 2色目 | マーブル柄 | MIG-Nインク white 2057
|
ブラン1回転写 + 3層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
 |
| 3色目 | マーブル柄 | DIC 329
|
ブラン1回転写 + 1層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
 |
| 4色目 | マーブル柄 | DIC 2388
|
ブラン1回転写 + 1層 | 樹脂版 AM200線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
|
| 5色目 | 半面グロス オーバーコート |
MIG-Nインクメジューム2500
透明 |
ブラン3回転写 + 2層 | シリンダーロールベタ版（金属版） ポジフィルム無し |
|
- このサンプルは左側半分にホワイト系マーブル柄を右側半分にブラック系マーブル柄を印刷しています。
- 2種類の大理石調は4色印刷後、5色目にホワイトにはマットニスをブラックにはグロスニスを印刷しています。
- グロスオーバーコートは光沢を高め高級感あるイメージを表現

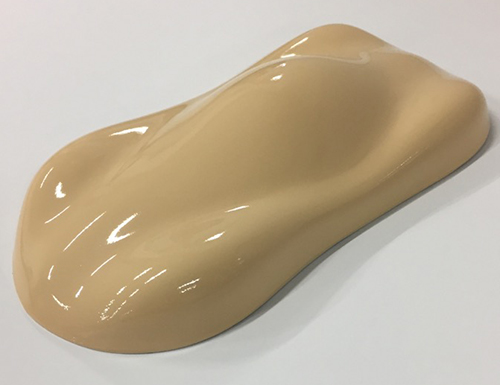

| 色数 | 印刷内容 | インク ※インクメーカー：JUJO CHEMICAL CO.,LTD |
印刷条件 | 版 | |
|---|---|---|---|---|---|
| 1色目 | 木目下地色 | PANTONE 719
|
ブラン3回転写 + 2層 | シリンダーロールベタ版（金属版） ポジフィルム無し |
 |
| 2色目 | 木目 （板目・柾目） |
PANTONE 723
|
ブラン1回転写 + 1層 | 樹脂版 FM175線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
 |
| 3色目 | 木目 （板目・柾目） |
PANTONE 7518
|
ブラン1回転写 + 1層 | 樹脂版 FM175線 （TOYOBO Printight 297×420×0.58） ポジフィルム有り |
|
| 4色目 | 木目 盛り上げ |
MIG-Nインクメジューム2500 + マット剤10% 透明 |
ブラン1回転写 + 5層 | 2色目の樹脂版を使用 |  |
| 5色目 | 全面マット オーバーコート |
MIG-Nインクメジューム2500 + マット剤10% 透明 |
ブラン2回転写 + 1層 | 1色目のシリンダーベタ版を使用 |
ブランケット
● シリコンブランケット 200Φ × 幅150 × 厚さ60（mm）
